霍尼韋爾V4ABFW16系列蝶閥安裝指導及使用配型

2020-12-18

霍尼韋爾V4ABFW16系列蝶閥安裝指導
閥體安裝
安裝前
蝶閥在安裝前須注意以下事項：
1. 蝶閥在儲存未用期間應保持干燥，不可露天存放；
2. 管道清潔無異物；
3. 連接用法蘭規格正確，建議按下表選用法蘭；
4. 閥門手動啟閉阻力適中；
5. 閥門抑矩與所選執行器扭矩匹配；型號、規格適用于所安裝的系統。

安裝步驟

安裝過程中，務必小心操作，避免損壞閥體.
建議:管道安裝前,先裝配執行器.
1. 裝好管道法蘭并對中，放入閥門，閥板部分開啟.
2. 裝上所有法蘭螺栓，并用手?jǐn)Q緊，確認閥門是否與管道法蘭盤對中,然后小心地關閉和開啟閥門,確認閥板活動靈活.
3. 將閥門完全打開，用扳手按對角次序均勻得擰緊螺栓，無需墊圏，切勿擰的過緊以防造成閥窺嚴重變形，啟閉扭矩過大.
4. 檢驗：旋轉閥板至全關位置，再轉至全開位置，確認閥板的動作無阻滯現象，閥門、管道對中.

日常維護

對已安裝在系統中的蝶閥，需進行定期維護：
1. 周圍不允許有有害物質侵蝕；
2. 對于長期關閉的閥門，請定期啟閉；
3. 檢查螺栓有無松落,如有松脫，將其擰緊；
4. 檢査閥門與法蘭連接處,閥門與執行器連接處有無滲漏；如有，査出故障,并排除.
5. 檢査管道、執行器接線和相關設備，排除相關故障.

維護須注意以下事項：

1. 不可用敲、砸、撬、和手柄接桿加長力臂等方法強行啟閉：
2. 拆卸前務必確認管道排空且不承壓，閥板處于接近全關位置；
3. 管道承壓時不可拆除閥門上的執行器，以防閥板位置改變：

注意：

1. 管道對夾法蘭標準必須與蝶閥法蘭標準相符；
2. 建議使用蝶閥專用法蘭，不得使用平焊法蘭；
3. 法蘭間的距離應足夠容納蝶閥閥體，蝶閥放入時不會碰到法蘭面：
4. 確認法蘭焊接無誤，蝶閥裝上后不得再焊接法蘭，以免燙傷橡膠件.

霍尼韋爾V4ABFW16 法蘭推薦尺寸

DN (mn) D (mm) H (mm)
50 50 4
65 65 4
80 80 4
100 100 4
125 125 4
150 150 4
200 208 5
250 255 6
300 308 6
350 340 7
400 405 7
450 455 8
500 505 8
600 605 8
霍尼韋爾V4ABFW16系列蝶閥對應的蝶閥執行器型號如下,供選型參使考使用：
過載保護 內置過熱保護，125  5℃停機，95   5℃恢復
訂貨型號（開關型） 訂貨型號（調節型） 額定扭矩(Nm) 運行時間@ 50Hz (sec)功耗(Watts)手動操作  重量(Kg)
OM-1-E OM-P1-E 50 25 6 手柄 4
OM-2-E OM-P2-E 90 35 25 手輪 11
OM-3-E OM-P3-E 150 35 40 手輪 11
OM-4-E OM-P4-E 400 45 60 手輪 19
OM-5-E OM-P5-E 500 45 60 手輪 19
OM-6-E OM-P6-E 650 45 60 手輪 19
OM-7-E OM-P7-E 1000 55 90 手輪 38
OM-8-E OM-P8-E 1500 55 120 手輪 38
OM-9-E OM-P9-E 2000 95 120 手輪 78
OM-10-E OM-P10-E 2500 95 140 手輪 78
OM-12-E OM-P12-E 3500 95 200 手輪 82
說明：
1.OM-1-E和OM-P1-E的手動操作位置在執行器底部.
2.調節型執行器的出廠默認輸入輸出信號均為4-20mA.

臺灣產型號：

OS# On-Off OS# Modulating Max Torque (Nm) Run Time at 60Hz (sec) Power Consumption (Watts)
OM-1 OM-P1 35 12 10
OM-2 OM-P2 90 15 40
OM-3 OM-P3 150 22 40
OM-4 OM-P4 400 16 120
OM-5 OM-P5 500 22 120
OM-6 OM-P6 650 28 120
OM-7 OM-P7 1000 46 180
OM-8 OM-P8 1500 46 220
OM-9 OM-P9 2000 58 180
OM-10 OM-P10 2500 58 220
OM-11 OM-P11 3000 58 250
OM-12 OM-P12 3500 58 300

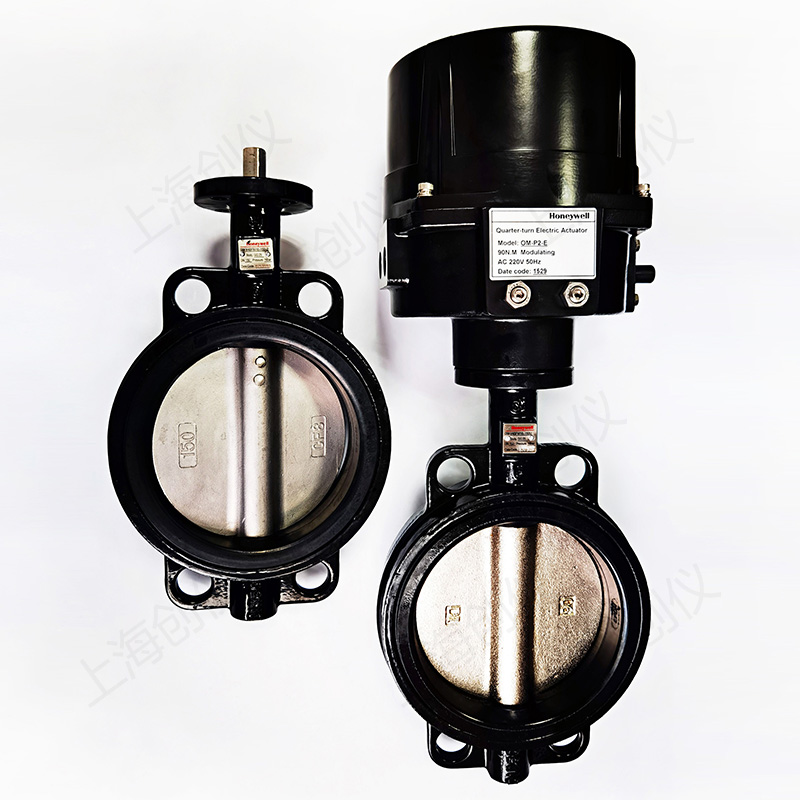

V4 系列電動蝶閥

概 述
V4 系列對夾式蝶閥可應用于制冷和加熱系統,也可應用于工業和水處理系統.
V4 系列蝶閥有開關型,也有模擬調節型 (4~20mA,0(2)~10v, 1~5v) 可用DIP開關選擇.
口徑 ON/OFF 型號 執行器型號 型號  執行器型號 力矩(Nm) 時間(s/60Hz)功率 (Watts)Kvs (m3/h)
DN50 V4ABFW16-050-012 OM-1 V4ABFW16-050-112 OM-P1 35 12 10 109
DN65 V4ABFW16-065-012 OM-1 V4ABFW16-065-112 OM-P1 35 12 10 177
DN80 V4ABFW16-080-012 OM-1 V4ABFW16-080-112 OM-P1 35 12 10 243
DN100 V4ABFW16-100-012 OM-1 V4ABFW16-100-112 OM-P1 35 12 10 483
DN125 V4ABFW16-125-012 OM-2 V4ABFW16-125-112 OM-P2 90 15 40 822
DN150 V4ABFW16-150-012 OM-2 V4ABFW16-150-112 OM-P2 90 15 40 1270
DN200 V4ABFW16-200-012 OM-3 V4ABFW16-200-112 OM-P3 150 22 40 2550
DN250 V4ABFW16-250-012 OM-4 V4ABFW16-250-112 OM-P4 400 16 120 4342
DN300 V4ABFW16-300-012 OM-4 V4ABFW16-300-112 OM-P4 400 16 120 6708
DN350 V4ABFW16-350-012 OM-7 V4ABFW16-350-112 OM-P7 1000 46 180 9793
DN400 V4ABFW16-400-012 OM-8 V4ABFW16-400-112 OM-P8 1500 46 220 13467
DN450 V4ABFW16-450-012 OM-9 V4ABFW16-450-112 OM-P9 2000 58 180 17836
DN500 V4ABFW16-500-012 OM-10 V4ABFW16-500-112 OM-P10 2500 58 220 22933
DN600 V4ABFW16-600-012 OM-12 V4ABFW16-600-112 OM-P12 3500 58 300 35431
