變風量執行器W7751H2025

W7751H Smart變風量執行器是一個由制造廠集成的變風量箱控制器,在Excel10系列產品中,它將一個變風量(VAV)箱控制器與一個108秒ML6147直耦連接執行器集成在一起的產品.該變風量箱控制器提供與供風壓力無關的風量控制和風門控制.

咨詢熱線：021-34170098

立即咨詢

產品介紹
HONEYWELL智能變風量執行器W7751H2025

產品介紹

W7751H Smart變風量執行器是一個由制造廠集成的變風量箱控制器,在Excel10系列產品中,它將一個變風量(VAV)箱控制器與一個108秒ML6147 直耦連接執行器集成在一起的產品.該變風量箱控制器提供與供風壓力無關的風量控制和風門控制.VAV系統通常只對空調區域提供冷風.W7751控制器提供兩個附加輸出,控制風機或VAV箱再熱.該加熱器可以是分階式電加熱,也可以是連續調節的熱水加熱.以空調的一個區為基準,提供送風和排風的壓力控制.

相關型號

W7751H2025/U
W7751H3007
W7760A2011/U
W7760B2001/U
W7760C2017/U
W7761A2010/U
W7762B1019
W7762B1027
W7763C1016
W7763C1024
W7763C1032
W7763D1030
W7763E1003
W7704D1008
W7704D1016
W7750A2005/U
W7750B2011/U
W7750C2001/U
W7751D2016/U
W7751E1007/R
W7751F2011/U
W7751G1003/R
W7751J2004/U
W7752D2007
W7752DX009
W7752EX004
W7752G2000
W7753A2002/U
W7754K1001
W7754P1000
W7754Q1008

特 性

- 應用 Echelon LonWorks網絡（E-Bus）通信協議.
- 78千波特高速自由拓撲收發器(FTT)通信網絡.
- 符合VAV設備對象類型編號8010功能性LonMark?行規.
- 能獨立運行,也可以采用 LonWorks 網絡通信.
- 每個Q7750A Excel 10 子站連接器(Zone Manager)可以有120個控制器.
- 專門用于與壓力無關或與壓力有關的單或雙風道變風量（VAV）控制.
- 采用獲得專利的雙重積分限流器設計的微橋風量傳感器.
- 用戶易于訪問空氣流量傳感器的輸入.
- 提供比例 - 積分 - 微分（PlD）溫度控制.
- 浮動熱水,分程式電加熱或連續調節的熱水加熱.
- 提供獲得專利的對風速控制回路的非線性浮動算法.
- 單獨區域的送風和排風壓力控制
- 由工廠用EEPROM 以用戶臨界參數默認值做好組態.
- 為了加強節能,通過網絡,支持運動傳感器接口.
- 支持終端調節風量(TRAV)的運作概念(變靜壓總風量調節）
- 支持加壓、卸壓、夜風凈化和早晨預熱的順序流程.
- 包含在 W7751H 中的執行器直接安裝于VAV箱風門軸上,并可達8Nm(701 b．-in)的扭矩,90度沖程和50HZ的108秒計時.
- 控制器外殼和執行器都是符合UL規定的吊頂內安裝.
- 浮動控制熱水加熱
- 脈沖寬度調制PWM加熱
- 浮動控制風門輸出

額外控制特征

- 占用 - 正常工作時間或者在非占用期間由一個墻模塊產生的調用的程序旁路,而進入占用.非占用-下班時間.
- 提供基于一個區的送風和排風壓力控制功能
- 動靜傳感器超馳和開窗超馳控制（僅通過網絡）

技術參數

W7751H Smart VAV執行器組件是對VAV箱風門軸進行現場裝組,類似于標準執行器的安裝.14到22AWG(2.0 到 O.34平方毫米)的現場布線穿過管道連接到位于控制器底部的彈性蓋下的接線端子.
輸入/輸出：W7751H 為 NEC 二級裝置.該級別保證了W7751H或它直接控制的裝置的功耗總和被控制在100VA以內.(任何連接到控制器上的設備都必須從同一變壓器上獲得電源).任何由三端雙向可控硅開關元件輸出控制的硬件在加電時,其小的電流輸出在 20 Vac 時為 25mA,大電流輸出在30Vac時為400mA.
輸入：
- 空間溫度傳感器
- 遠程墻模塊設定點輸入或風道空氣溫度傳感器
- 遠程墻模塊超馳控制
- 風量傳感器
輸出：
- 內部布線的 VAV 執行器（浮點控制 +）
- 內部布線的 VAV 執行器（浮點控制 -）
- 浮動控制加熱（+）或一段加熱
- 浮動控制加熱（-）或二段加熱
電源：24Vac,實際工作范圍為 20-30Vac,50Hz.
功耗：在50Hz時大為6VA
硬件：
CPU：摩托羅拉或東芝3150Neuron?處理器,包含三個八位CPU.每個Neuron都具有一個48位網絡識別號碼.
內存容量：W7751H Smart VAV Actuator采用64KByte 8ROM/PROM,512Byte EEPROM和2K Byte的RAM.

壓差范圍：對于板上的流量傳感器大量度范圍為0-2,0 英寸水柱(0-0.5千帕)

指定敏感溫度范圍：當從網絡進行初始化時，20 千歐 NTC 傳感器溫度范圍為7到37℃,容許的控制點范圍為 10 到 32℃;當與 T7770 墻模塊、T7780A 數字顯示墻模塊（DDWM）或 C7770A 空氣溫度傳感器配置和連接時.其溫度范圍為13到29℃.通訊W7751H 型控制器利用FTT變壓器耦合的通信端口,以每秒78 千位（千波特）的速率通過 Echelon? 通信協議將曼徹斯特編碼數據傳給LonWorks? 網絡上的控制器和裝置.利用該變壓器耦合通信接口在保證DC隔離的同時從更大程度上去除了普通模式的噪聲.LonWorks? 網絡是不區分極性的,這就避免了安裝時發生接線極性錯誤的可能性.LonWorks? 網絡大長度達5000英尺（1524 米).關于長于5000 英尺（1524 米）的LonWorks? 網絡長度,參見 E-bus總線接線技術（LonWorks?)資料文號 74-2865.每個 LonWorks? 網絡段的大節點數為60.LonWorks? 網絡通信接線建議采用的線纜類型為IV級,AWG22（0.34 平方毫米）穿管或非穿管敷設的無屏蔽的雙絞硬芯導線.

風門軸安裝：W7751H的執行器直接安裝在VAV箱風門軸上,并可達8Nm（70lb．-in)的扭矩,90度沖程和60HZ的90秒計時.該執行器適合通過已包含在內的201391軸轉接頭將其安裝在3/8英寸(10 毫米)方形或圓形的VAV箱風門軸上,或者安裝在一個 l/2 英寸（13 毫米）的方形或圓形VAV箱風門軸上.VAV箱風門軸的小長度為 l-3/4 英寸(45 毫米),W7751H型控制器是為垂直或水平安裝的情況而設計的,除接線盒可能不在頂部外;這些安裝選項可以確保足夠的風量,使接線盒溫度能夠低于60℃.

LanMarkTM 功能界面：W7751H控制器支持LonMarkTM功能行規8010號VAV控制器,版本號為 l.O.

外觀尺寸 (H/W/D)： W7751H：149x103×95毫米
環境溫度：
工作溫度 0 至 50℃
運輸溫度 -40 至 65.5℃
相對濕度： 50％到 95％，R．H．無凝露.
振動：V2 級.
腐蝕性：環境腐蝕條件,辦公室環境.
認證機構：
W7751H 符合 UL 916（E87741）和 cUL（E87741).
W7751H 符合 FCC 第 15 章 B 類的要求.W7751H 符合歐洲共同體標準 EN50081-1（CISPR 22 B 類）和 EN 50082-1（IEC801-2，IEC 801—3 和 I EC 801—4）商標標記的要求.
附件：
- Excel 10 T7770 墻模塊
- T7780A DDWM
- Excel 10 C7770A 空氣溫度傳感器
- Excel 10 Q7750A 子站連接器（Zone Manger）
- Excel 10 Q7751A、B 路由器
- Excel 10 Q7752A、B 串行接口適配器
- 從 Excel 10 Q7752A 串行接口適配器到 Excel 10 控制器或墻裝模塊的 Excel 10 連接器電纜 205979
- 209541B Excel 10 終端模塊。
- 201052A、B、C 輔助開關（一個、兩個或三個開關）

產品展示

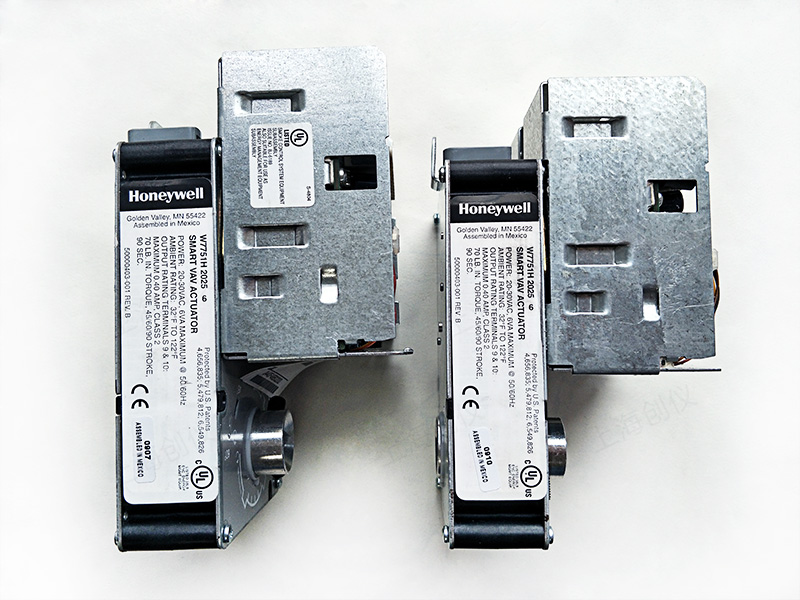

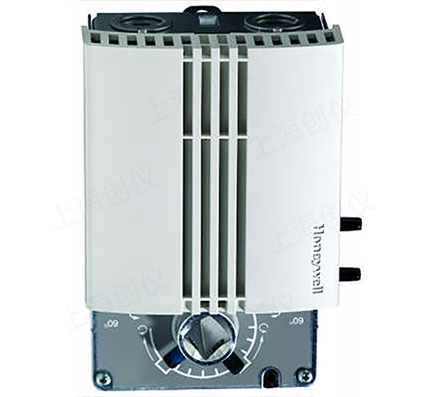

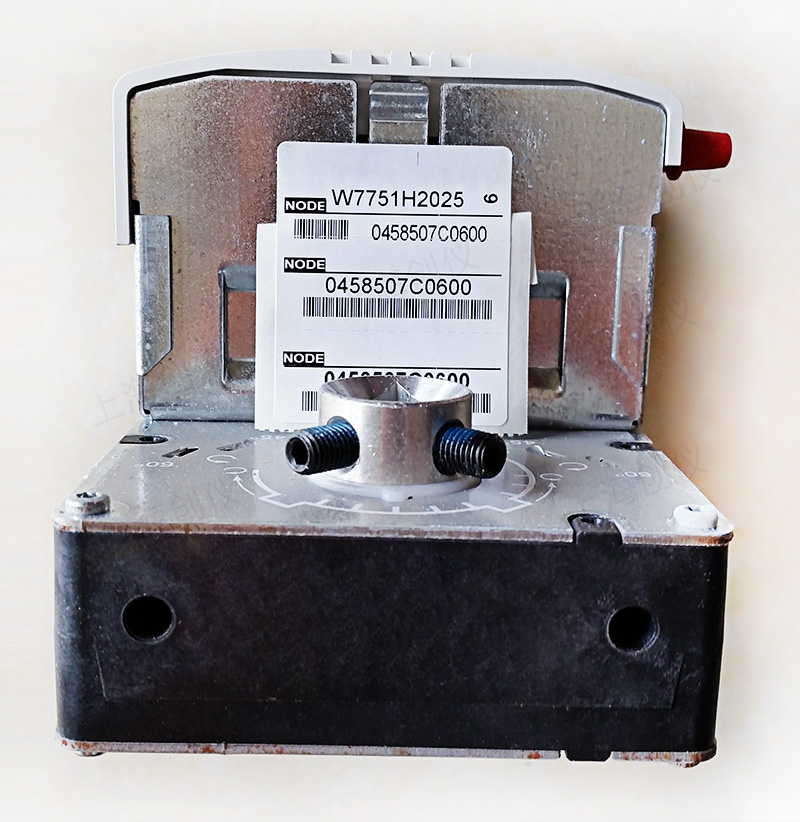

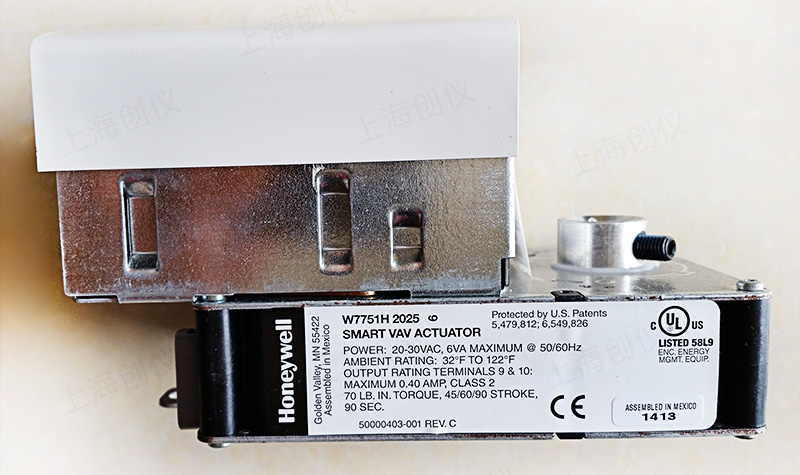

HONEYWELL智能變風量執行器W7751H2025實物圖

它可以是分階式電加熱,也可以是連續調節的熱水加熱.
